Boquilla / Hotend obstruidos

Relevante para: Anycubic FFF Creality FFF Artillery

Al igual que cualquier otra tubería por la que pasa algo de materia licuada, incluso el hotend de una impresora 3D puede obstruirse. Este artículo explica las causas más comunes de este problema, que suelen ser las mismas independientemente del tipo o modelo de impresora. Luego tenemos otro artículo separado con consejos sobre cómo evitar que se forme la obstrucción en primer lugar.

Cómo se ve

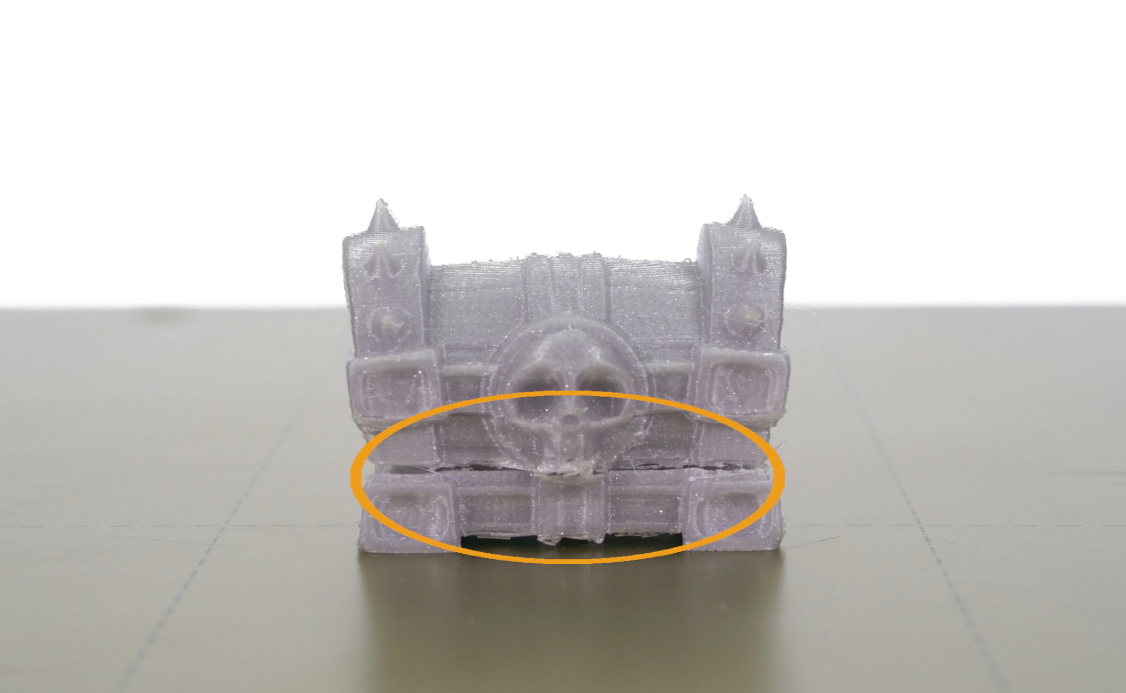

El síntoma más obvio es que el filamento no sale por la boquilla. Sin embargo, ten en cuenta que el hotend también puede obstruirse solo parcialmente. Las obstrucciones parciales generalmente se revelan a mitad de la impresión, incluso después de que pudiste cargar o descargar el filamento. Los primeros signos de que la boquilla comienza a obstruirse son que el filamento no sale de la boquilla de manera constante o que se riza y se adhiere a la boquilla.

Otro signo común es que puedes escuchar algunos sonidos de clic o tic-tac del extrusor. El ruido de clic del extrusor significa que el motor paso a paso tiene que ejercer más fuerza que un umbral preestablecido específico y está saltando hacia atrás en uno o más pasos (saltando) para aliviar la presión. Puede ser un problema mecánico, un problema eléctrico, un problema de software, un hotend atascado o una combinación de esos factores.

• Es importante saber que tener un hotend obstruido no es lo mismo que tener una boquilla obstruida. La obstrucción puede estar ubicada en el tubo PTFE (insertado en el disipador de calor) o en otro lugar, por lo que cambiar la boquilla no es una solución universal para este problema.

Cómo arreglarlo

Hay dos métodos principales para abordar este problema. Para elegir el método correcto, ve si es posible cargar / descargar el filamento. Las obstrucciones parciales generalmente se pueden fundir, las obstrucciones más complejas que impiden la carga uniforme de filamento requieren el segundo método que se describe a continuación.

Antes de comenzar con cualquiera de los métodos, descarga el filamento y retíralo del extrusor. Para facilitar el trabajo, mueve el cabezal del extrusor hacia arriba en el menú LCD.

Forzar la obstrucción

En caso de que no sea posible cargar el filamento, primero trata de ablandar la obstrucción aumentando la temperatura de la boquilla y luego sácalo.

1. Ve al menú LCD. Establece la temperatura de la boquilla en 260 ºC si has estado usando PLA o en 280 ºC si has estado usando PETG o ABS.
2. Después de que la boquilla alcance la temperatura requerida, espera 2 minutos – el filamento debe comenzar a derramarse / gotear.
3. Empuja una aguja de acupuntura (de 0.3 mm a 0.35 mm de diámetro) en la boquilla desde abajo. Insértalo 1-2 cm de profundidad, para ayudar a despejar la obstrucción. Nunca lo alimentes desde la parte superior y no cargues filamento mientras la aguja está insertada.

• ¡Ten cuidado de no tocar la boquilla caliente con la mano!

4. Si eso no ayudó, intenta usar un cable de metal rígido, recto y de 1.5 mm de espesor de 100 mm de largo: insértalo en el hotend para ver qué tan lejos puede llegar y empújalo, tratando de forzar el filamento hacia la boquilla y luego afuera. También puedes utilizar la más pequeña de las llaves Allen incluidas.

• Ten mucho cuidado al manipular este cable, no queremos dañar los engranajes tallados ni el tubo de PTFE.

Luego intenta cargar un filamento de PLA, el nuevo filamento debe empujar el resto del material atascado de la boquilla.

Limpiar las partes del hotend

Si no tuviste éxito, es importante determinar dónde se encuentra exactamente la obstrucción. Como se dijo anteriormente, un hotend obstruido no es lo mismo que una boquilla obstruida: el material se puede atascar incluso por encima de él.

• Si no lograste forzar la salida de la obstrucción, al menos ahora puedes estimar dónde comienza la obstrucción en función de la profundidad del cable.

Abre el extrusor y compruebe si no ves un trozo de filamento que sobresalga del tubo de PTFE.

Filamento atascado en el tubo de PTFE

Si el filamento está atascado en el tubo de teflón blanco, debes sacar el hotend del extrusor. Quedarás con el hotend expuesto, colgando frente a ti. Precaliéntalo a través del menú LCD y ve si puedes quitar el filamento tirando de él hacia arriba del tubo de PTFE con unos alicates.

• ¡Ten cuidado de no tocar las partes metálicas calientes!

A veces, es necesario quitar el tubo de PTFE. Si el tubo de PTFE ha sido dañado permanentemente por la obstrucción o en el proceso de removerlo, puedes adquirir uno nuevo en nuestra tienda. Cuando insertes el nuevo tubo de PTFE asegúrate de que vuelva a estar correctamente asegurado. Hacer esto asegurará que no haya juego ya que el tubo de PTFE no puede moverse dentro del hotend. No asegurar el tubo de PTFE puede causar obstrucciones.

Filamento atascado en la boquilla

Si el tubo de PTFE está vacío, es posible que se hayan atascado algunos residuos en la boquilla. Desatorníllalo del bloque calefactor. Hay dos formas de limpiarlo: mecánicamente o con disolventes químicos.

• Para limpiar mecánicamente la boquilla, una vez retirada del hotend, caliéntala con una pistola de calor o posiblemente un secador de pelo, y extrae la materia atascada con unos alicates de punta fina o unas pinzas.
• No sobrecalentar la boquilla, especialmente la endurecida, ya que podría perder su endurecimiento.
• Si estabas usando PLA o BAS, es posible limpiar la boquilla químicamente. El ABS se disuelve en acetona y el PLA en tetrahidrofurano o acetato de etilo. Sumerge tu boquilla en una de estas sustancias durante un par de horas y luego usa los alicates de punta fina o un par de pinzas para quitar la masa pegajosa.
• Por supuesto, es posible que el filamento se atasque en otra parte del hotend, por ejemplo, el heatbreak. En ese caso, debes llegar al hotend, desmontarlo y limpiar cada parte individualmente (ya sea mecánica o químicamente) o comprar un hotend nuevo ensamblado. No recomendamos hacer esto por tu cuenta a menos que estés absolutamente seguro de lo que estás haciendo. Antes de volver a montar el hotend, no olvides aplicar un poco de pasta térmica al disipador de calor (el mismo tipo de pasta térmica que se usa para los procesadores de computadora).
