Uso del multímetro

Relevante para: Anycubic FFF Creality FFF Artillery



• Esta guía está hecha para usuarios experimentados. Antes de intentar esto, asegúrate de haber verificado el cableado de la electrónica.

En muchos casos, debemos decidir si un componente está defectuoso o simplemente está mal instalado. También hay situaciones en las que debemos decidir exactamente qué componentes debe reemplazarse. Estamos usando el multímetro (multitester) para verificar la continuidad de los cables, medir los valores de resistencia de los calentadores y termistores, y medir el voltaje que viene de la fuente de alimentación y que va a los calentadores.

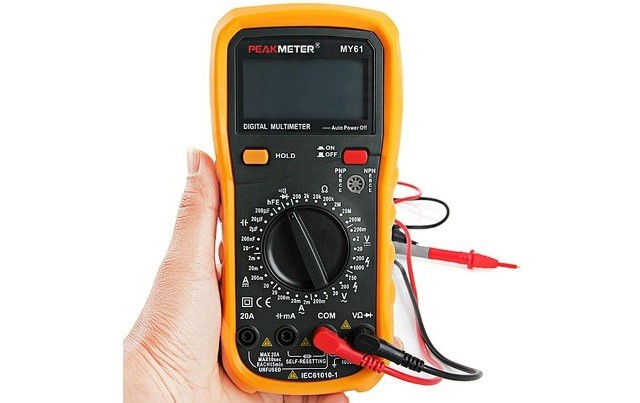

• Si no tienes un multímetro, puedes considerar uno que sea similar al que se muestra arriba. El dispositivo no tiene por qué ser caro. Con 45-65 soles obtendrás algo que funcione bien.

Cómo medir

Para comenzar, primero tenemos que conectar correctamente los dos cables de la sonda de medición al multímetro.

• El cable negro entra en el puerto COM.
• El cable rojo va en el puerto de voltios (V), ohmios (Ω) y frecuencia (Hz).

Luego tenemos que configurar el voltaje correcto o el rango de resistencia en el multímetro, dependiendo del componente que estés probando. Por ejemplo, no puedes medir 100K Ohm (Kilo=1000) si tu medidor está configurado a solo 200 Ohm. Debes configurar hasta 200K.

Referencia para la configuración del multímetro

Ajuste de resistencia:

• Para todos los termistores, establece el valor de resistencia en “200K” Ohm, ya que el termistor debe tener alrededor de 100K.
• Para todos los calentadores, establece el valor de resistencia en “200” Ohm, ya que los calentadores leen entre 1 y 20 ohmios.

Ajuste del voltaje:

Si mides el voltaje que va a un calentador o a la propia impresora, es importante saber si tu impresora es un sistema de 12V o de 24V.

• Para un sistema de 12V, ajusta el medidor a “20” voltios.
• Para un sistema de 24V, ajusta el medidor a “200” voltios.

Configuración de continuidad:

La configuración mostrará 0 y emitirá un pitido si las dos sondas se conectan, ya se tocando o conectadas por un cable. Esto es para probar si un cable está roto o no.

Dónde medir

Para cada componente, hay varias opciones, nuestro enfoque principal estará en los conectores. La medición aparece en la pantalla LCD del multímetro tan pronto como las sondas de medición toquen el componente. Para obtener los valores correctos y relevantes, aquí es donde debes aplicar las sondas:

Termistores

Inserciones de metal en conectores de plástico.

Calentador de cama / hotend

Tornillos que sujetan los cables en el conector.

Fusibles o cables

Los fusibles de pueden verificar usando la fusión de continuidad en un multímetro. Lo único que se verificará es si el componente puede conducir señales o energía. AL tocar cada uno de los cables de medición del multímetro con el otro extremo del fusible o cable, una señal (bip o valor 0 en la pantalla del multímetro) indicará que el componente está intacto y, por lo tanto, debería funcionar.

• El fusible de la fuente de alimentación se puede sacar de la ranura sobre el cable de alimentación con un destornillador de cabeza plana.

Resistencia

• Para esta medición, la impresora debe estar apagada, a temperatura ambiente y el componente que se mide debe desconectarse de la placa base.

Para verificar si los calentadores están dentro del rango de resistencia especificada, se pueden realizar las siguientes mediciones. Para esta medición, el multímetro debe configurarse en el rango más bajo que incluye 20Ω.

La medición se puede realizar en los tornillos del conector tanto para el calentador del hotend como para la cama. Por favor, ve las imágenes de arriba.

Calentadores

• Calentador del hotend: [12.3Ω – 15.1Ω]
• Cama: [3.5Ω – 4.0Ω]

Termistores

• Para esta medición, la impresora debe estar apagada, a temperatura ambiente y el componente que se mide debe desconectarse de la placa base.

Para comprobar si los termistores están dentro de su rango de resistencia especificada, se pueden realizar las siguientes medidas. Para esta medición, el multímetro debe configurarse en el rango más bajo que incluye 150kΩ. Es común que sea 200K en multímetros.

Todos los termistores tienen una resistencia nominal de 100kΩ a 25ºC. Para ser realistas, con una temperatura variable entre 20ºC y 30ºC, puedes esperar [80kΩ – 125kΩ].

• Siempre verifica ambos termistores para comparar los dos. Si son diferentes, probablemente uno esté defectuoso.

Voltaje

• Para esta medición, la impresora se encenderá y habrá riesgo de cortocircuito en el circuito. ¡Siempre asegúrate de evitar que + y – se toquen entre sí!

Para comprobar si se está suministrando el voltaje correcto a los calentadores, se pueden realizar las siguientes medidas. Para esta medición, el multímetro debe configurarse en el rango más bajo que incluye 24V.

La medición se puede realizar en los tornillos del conector tanto para el calentador del hotend como para la cama. En este caso, los conectores deben estar conectados a la placa base.

Para medir, comienza a precalentar la impresora a PLA y mide el componente que estás revisando.

Se pueden esperar los siguientes valores:

• Sistemas de 24V: [23.5V – 24.5V]
• Sistemas de 12V: [11.5 – 13.5]

Si sospechas que la fuente de alimentación está muerta y has verificado el fusible externo, puedes sondear los terminales directamente.

• Ten mucho cuidado al sondear los contactos. Asegúrate de no cortocircuitar ningún terminal.

VCC y tierra (+ y -) se dividen en dos pares, donde los dos conectores izquierdos son VCC y los dos conectores derechos son tierra. Mide uno de cada par.
