Ruidos en el extrusor

Relevante para: Anycubic FFF Creality FFF Artillery

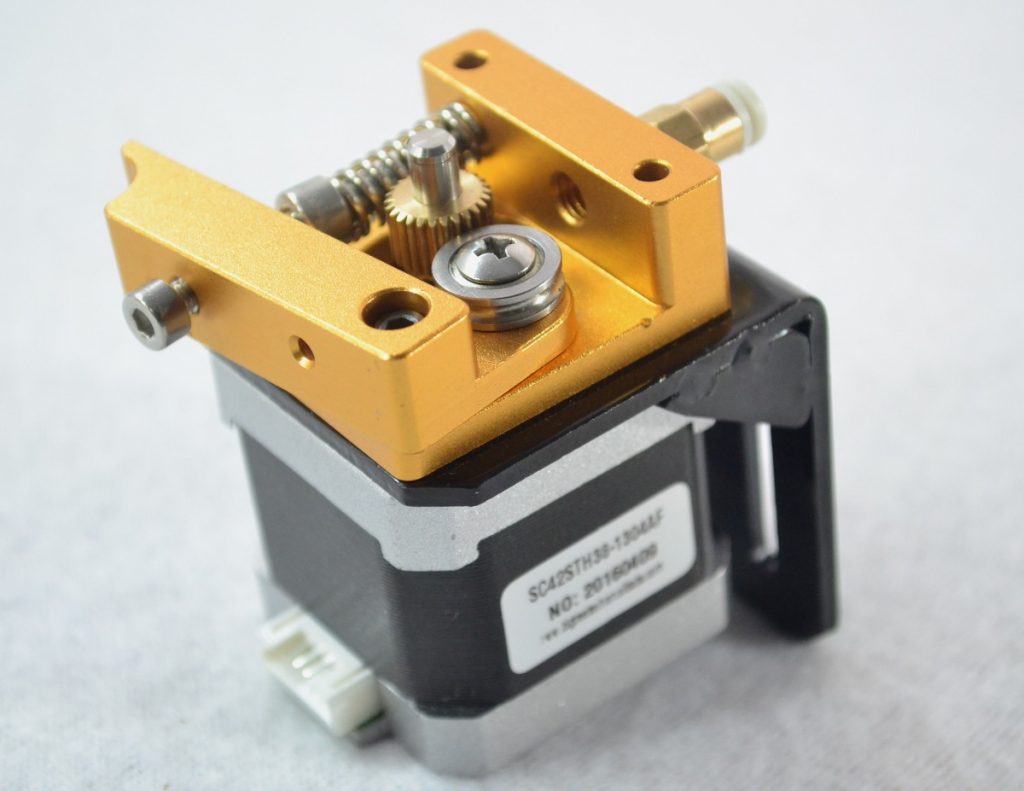

El molido del filamento, que se acompaña de un sonido de “clic” o “chirrido” procedente del extrusor, suele ocurrir cuando los engranajes del extrusor no pueden empujar el filamento más hacia la boquilla. Con el tiempo, los engranajes muelen el filamento hasta que ya no pueden agarrarlo.

El sonido de clic significa que el motor paso a paso tiene que ejercer repentinamente más fuerza que un umbral preestablecido específico y está saltando hacia atrás en uno o más pasos (saltando) para aliviar la presión. Puede ser un problema mecánico, problema eléctrico, un problema de software, un hotend atascado o una combinación de cualquiera de esos factores.

Posibles causas

Laminación

Vuelve a laminar el modelo con la última versión de Cura y comprueba si el modelo no está dañado o incompleto. Intenta aumentar la temperatura del hotend entre 5 – 15 ºC.

Tensión de la polea loca

Asegúrate de que la polea loca del extrusor esté bien apretada. Si los tornillos tensores del extrusor están demasiado apretados, los engranajes no empujarán el filamento correctamente. Intenta aflojar (o apretar) los tornillos tensores del extrusor (con el resorte). Su tensión deber ser precisa (ni demasiado apretada ni demasiado floja).

Alineación de engranajes

Vuelve a verificar la alineación de ambos engranajes del extrusor. Ambos deben estar alineados con la abertura y con el tubo de PTFE para que puedan alimentar correctamente el filamento en el hotend. Asegúrate de que el engranaje del eje del motor del extrusor está apretado con su tornillo prisionero contra la parte plana del eje del motor.

Engranajes del extrusor sucios

• Asegúrate de que los engranajes del extrusor no tengan restos de plástico. Puedes limpiar el plástico con una esquina afilada de unos alicates o con un alfiler.
• Asegúrate de que los engranajes giren libremente.
• Comprueba si el engranaje del motor está alineado y apretado con el tornillo prisionero contra la parte plana del eje del motor.

Cables

Quita la envoltura que protege los cables del extrusor y comprueba si los cables no están dañados. Además, desenchufa todos los conectores del cable del extrusor, comprueba si hay daños potenciales, pines torcidos o algo similar.

Tubo de PTFE atascado

Mientras revisas los engranajes del extrusor, observa también el tubo de PTFE y asegúrate de que no haya residuos que impidan que el filamento se cargue correctamente.

Montaje del hotend

Verifica si la boquilla está correctamente ensamblada en el bloque calefactor:

• Ver si el bloque calefactor y la boquilla no están torcidos
• ¿Hay un espacio de 0.5 mm entre el cabezal de la boquilla y el bloque calefactor como debería ser?

Hotend obstruido

Si no logras limpiar la obstrucción, tendrás que sacar el hotend del extrusor, desarmarlo por completo, limpiarlo a fondo y aplicar un poco de pasta térmica adicional en el heatbreak antes de volver a ensamblar el hotend.
